Протокол ICMP

Протокол ICMP (Internet Control Message Protocol, Протокол Управляющих Сообщений Интернет) является неотъемлемой частью IP-модуля. Он обеспечивает обратную связь в виде диагностических сообщений, посылаемых отправителю при невозможности доставки его дейтаграммы и в других случаях. ICMP стандартизован в RFC-792, дополнения — в RCF-950,1256.

ICMP-сообщения не порождаются при невозможности доставки:

дейтаграмм, содержащих ICMP-сообщения;

не первых фрагментов дейтаграмм;

дейтаграмм, направленных по групповому адресу (широковещание, мультикастинг);

дейтаграмм, адрес отправителя которых нулевой или групповой.

Все ICMP-сообщения имеют IP-заголовок, значение поля “Protocol” равно 1. Данные дейтаграммы с ICMP-сообщением не передаются вверх по стеку протоколов для обработки, а обрабатываются IP-модулем.

После IP-заголовка следует 32-битное слово с полями “Тип”, “Код” и “Контрольная сумма”. Поля типа и кода определяют содержание ICMP-сообщения. Формат остальной части дейтаграммы зависит от вида сообщения. Контрольная сумма считается так же, как и в IP-заголовке, но в этом случае суммируется содержимое ICMP-сообщения, включая поля “Тип” и “Код”.

Таблица 2.5.1

Виды ICMP-сообщений

Тип

Код

Сообщение

0

0

Echo Reply (эхо-ответ)

3

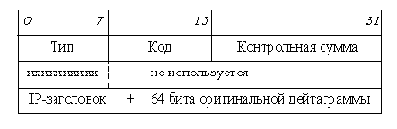

Destination Unreachable (адресат недостижим по различным причинам):



0

Net Unreachable (сеть недоступна)



1

Host Unreachable (хост недоступен)



2

Protocol Unreachable (протокол недоступен)



3

Port Unreachable (порт недоступен)



4

DF=1 (необходима фрагментация, но она запрещена)



5

Source Route failed (невозможно выполнить опцию Source Route)

4

0

Source Quench (замедление источника)

5

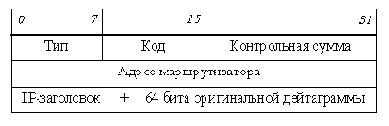

Redirect (выбрать другой маршрутизатор для посылки дейтаграмм)



0

в данную сеть



1

на данный хост



2

в данную сеть с данным TOS



3

на данный хост с данным TOS

8

0

Echo Request (эхо-запрос)

9

0

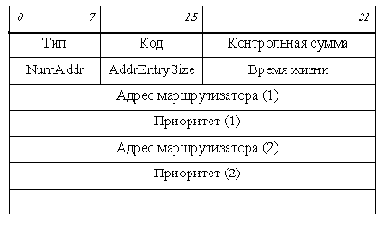

Router Advertisement (объявление маршрутизатора)
