Рассмотрим пример. Пусть имеется OSPF-система, физическая структура которой приведена на рис. 5.3.1 (значком с изображением компьютера обозначены хосты).

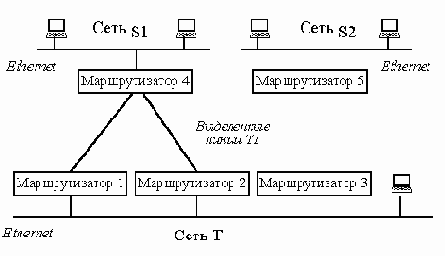

Рис. 5.3.1. Пример физической структуры OSPF-системы

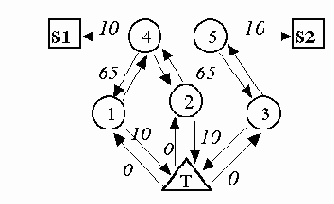

Граф этой системы выглядит следующим образом (вершины в виде кружков обозначают маршрутизаторы, в виде прямоугольников- тупиковые сети, в виде треугольника - транзитную сеть; ребра графа ориентированные, числа рядом с ребрами - метрики).


Рис. 5.3.2. Граф системы, изображенной на рис. 5.3.1
Если выделенным маршрутизатором сети Т является узел ?
, то отношения смежности в системе установлены между следующими парами маршрутизаторов: (?
,?
), (?
,?
), (?
,?
), (?
,?
), (?
,?
). Эти пары обмениваются между собой сообщениями OSPF для синхронизации копий баз данных.
Маршрутизаторы ?
и ?
не являются смежными, однако они соседи, то есть обмениваются сообщениями "Hello", принимают участие в выборах выделенного маршрутизатора и, разумеется, могут отправлять дейтаграммы непосредственно друг другу. Например, дейтаграмма из ?
в ?
проследует по маршруту ?
a
?
a
?
, но информацию о том, что такой маршрут возможен, маршрутизатор ?
получил не от ?
(так как они не смежны), а от выделенного маршрутизатора ?
после того как тот, в свою очередь, получил ее от ?
.
Каждый маршрутизатор вставляет в базу данных и контролирует состояние связей, идущих от него к другим маршрутизаторам (двухточечные связи), тупиковым и транзитным сетям. Связи, идущие из транзитной сети (вершина Т), вставляются в базу данных выделенным маршрутизатром ?
. Связей, идущих из тупиковой сети, существовать не может.
Вершина "транзитная сеть Т" представляет также и хосты, находящиеся в IP-сети Т.
