ARP для дейтаграмм, направленных в другую сеть

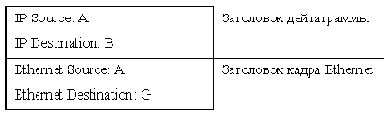

Дейтаграмма, направленная во внешнюю (в другую) сеть, должна быть передана маршрутизатору. Предположим, хост А отправляет дейтаграмму хосту В через маршрутизатор G. Несмотря на то, что в заголовке дейтаграммы, отправляемой из А, в поле “Destination” указан IP-адрес В, кадр Ethernet, содержащий эту дейтаграмму, должен быть доставлен маршрутизатору. Это достигается тем, что IP-модуль при вызове ARP-модуля передает тому вместе с дейтаграммой в качестве IP-адреса узла назначения адрес маршрутизатора, извлеченный из таблицы маршрутов. Таким образом, дейтаграмма с адресом В инкапсулируется в кадр с MAC-адресом G:

Модуль Ethernet на маршрутизаторе G получает из сети этот кадр, так как кадр адресован ему, извлекает из кадра данные (то есть дейтаграмму) и отправляет их для обработки модулю IP. Модуль IP обнаруживает, что дейтаграмма адресована не ему, а хосту В, и по своей таблице маршрутов определяет, куда ее следует переслать. Далее дейтаграмма опять опускается на нижний уровень, к соответствующему физическому интерфейсу, которому передается в качестве IP-адреса узла назначения адрес следующего маршрутизатора, извлеченный из таблицы маршрутов, или сразу адрес хоста В, если маршрутизатор G может доставить дейтаграмму непосредственно к нему.
